Rof Electro-optic modulator 1550nm LiNbO3 Intensity Modulator 50G
ຄຸນສົມບັດ
* ການສູນເສຍການແຊກຕ່ໍາ
* ແບນວິດສູງ
* ແຮງດັນເຄິ່ງຄື້ນຕໍ່າ
* ທາງເລືອກການປັບແຕ່ງ
ຄໍາຮ້ອງສະຫມັກ
⚫ ລະບົບ ROF
⚫ ການແຈກຢາຍກະແຈ Quantum
⚫ ລະບົບເຊັນເຊີເລເຊີ
⚫ modulation ແຖບດ້ານຂ້າງ
| ຣອຟ-AM Series | ຣອຟ-AM-07 | ຣອຟ-AM-08 | ຣອຟ-AM-10 | ຣອຟ-AM-13 | ຣອຟ-AM-15 | |||
| ຄວາມຍາວຄື້ນປະຕິບັດງານ | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| ແບນວິດ | 10GHz | 10GHz | 10/20GHz | 2.5GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| ການສູນເສຍການແຊກ | ＜5dB | ＜5dB | ＜5dB | ＜5dB | ＜4dB | |||
| ອັດຕາສ່ວນການສູນພັນ @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1KHz) | ＜3V | ＜3V | ＜4V | <3.5V | ＜6V | <5V | ||
| VΠ @ບັກ | ＜3.5V | ＜3.5V | ＜5V | <5V | <8V | <7V | ||
ຂໍ້ມູນການສັ່ງຊື້
| ຣອຟ | AM | XX | XXG | XX | XX | XX |
| ປະເພດ: AM --- Intensity Modulator | ຄວາມຍາວຄື້ນ: 07--780nm 08---850nm 10---1060nm 13---1310nm 15---1550nm | ແບນວິດ: 10GHz 20GHz 40GHz 50GHz
| ຕິດຕາມກວດກາ PD: PD--- ດ້ວຍ PD 00 --- ບໍ່ມີ PD | In-Out Fiber ປະເພດ: PP---PM/PM
| ຕົວເຊື່ອມຕໍ່ optical: FA---FC/APC FP---FC/PC SP--- ການປັບແຕ່ງ |
R-AM-15-50G
Wavalength 1550nm 50GHz Intensity modulator
| ພາລາມິເຕີ | ສັນຍາລັກ | ຕ່ຳສຸດ | ພິມ | ສູງສຸດ | ໜ່ວຍ | ||||
| ຕົວກໍານົດການ optical | |||||||||
| ຄວາມຍາວຄື້ນປະຕິບັດງານ | l | 1530 | 1550 | 1565 | nm | ||||
| ການສູນເສຍການແຊກ | IL | 4 | 5 | dB | |||||
| ການສູນເສຍຜົນຕອບແທນ optical | ORL | -45 | dB | ||||||
| ສະຫຼັບອັດຕາສ່ວນການສູນພັນ @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| ອັດຕາສ່ວນການສູນພັນແບບເຄື່ອນໄຫວ | DER | 13 | dB | ||||||
| ໃຍແກ້ວນໍາແສງ | ປ້ອນຂໍ້ມູນທ່າເຮືອ | Panda PM Fujikura SM | |||||||
| ພອດຜົນຜະລິດ | Panda PM Fujikura SM | ||||||||
| ການໂຕ້ຕອບເສັ້ນໄຍ optical | FC/PC, FC/APC ຫຼືຜູ້ໃຊ້ເພື່ອລະບຸ | ||||||||
| ຕົວກໍານົດການໄຟຟ້າ | |||||||||
| ແບນວິດປະຕິບັດງານ(-3dB) | S21 | 35 | 40 | GHz | |||||
| ແຮງດັນເຄິ່ງຄື້ນ Vpi | RF | @50KHz |
| 5 | 6 | V | |||
| ອະຄະຕິ | @ບັກ |
| 7 | 8 | V | ||||
| ການສູນເສຍໄຟຟ້າກັບຄືນມາ | S11 | -12 | -10 | dB | |||||
| Input impedance | RF | ZRF | 50 | W | |||||
| ອະຄະຕິ | ZBIAS | 1M | W | ||||||
| ການໂຕ້ຕອບໄຟຟ້າ | V(f) | ||||||||
ເງື່ອນໄຂຈໍາກັດ
| ພາລາມິເຕີ | ສັນຍາລັກ | ໜ່ວຍ | ຕ່ຳສຸດ | ພິມ | ສູງສຸດ |
| ປ້ອນພະລັງງານແສງເຂົ້າ | Pໃນ, ສູງສຸດທີ່ເຄຍ | dBm | 20 | ||
| ປ້ອນພະລັງງານ RF | dBm | 28 | |||
| ແຮງດັນ bias | Vbias | V | -15 | 15 | |
| ອຸນຫະພູມປະຕິບັດການ | ເທິງ | ℃ | -10 | 60 | |
| ອຸນຫະພູມການເກັບຮັກສາ | Tst | ℃ | -40 | 85 | |
| ຄວາມຊຸ່ມຊື່ນ | RH | % | 5 | 90 |

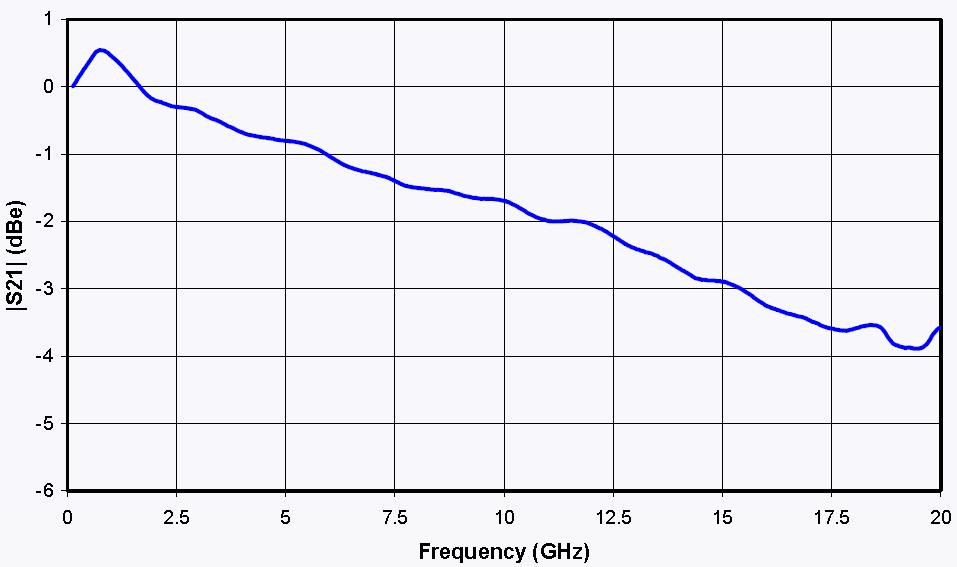

S21 Curve
&S11 Curve
ເສັ້ນໂຄ້ງ S21&s11
ແຜນວາດກົນຈັກ
| ຜອດ | ສັນຍາລັກ | ໝາຍເຫດ |
| ໃນ | ພອດປ້ອນຂໍ້ມູນທາງແສງ | PM Fiber (125μm/250μm) |
| ອອກ | ພອດຜົນຜະລິດ optical | ທາງເລືອກ PM ແລະ SMF |
| RF | ພອດປ້ອນ RF | SMA(f) |
| ອະຄະຕິ | ພອດຄວບຄຸມອະຄະຕິ | 1,2 Bias, 34-N/C |
Rofea Optoelectronics ສະຫນອງສາຍຜະລິດຕະພັນຂອງໂມດູນ Electro-optic ການຄ້າ, ຕົວຄວບຄຸມໄລຍະ, ຕົວຄວບຄຸມຄວາມເຂັ້ມ, ເຄື່ອງກວດຈັບພາບ, ແຫຼ່ງແສງເລເຊີ, ເລເຊີ DFB, ເຄື່ອງຂະຫຍາຍແສງ, EDFA, ເລເຊີ SLD, ໂມດູນ QPSK, ເລເຊີ Pulse, ເຄື່ອງກວດຈັບແສງ, ເຄື່ອງກວດຈັບພາບທີ່ສົມດຸນ, ໄດເວີເລເຊີ , ເຄື່ອງຂະຫຍາຍສຽງໃຍແກ້ວນໍາແສງ, ເຄື່ອງວັດພະລັງງານ Optical, ເລເຊີ Broadband, laser Tunable, ເຄື່ອງກວດຈັບແສງ, ໄດເວີເລເຊີ diode, ເຄື່ອງຂະຫຍາຍສາຍໄຟເບີ. ພວກເຮົາຍັງສະຫນອງຕົວປັບຕົວພິເສດຫຼາຍຢ່າງສໍາລັບການປັບແຕ່ງ, ເຊັ່ນ 1*4 ໄລຍະອາເລໂມດູນ, Vpi ຕ່ໍາສຸດ, ແລະຕົວຄວບຄຸມອັດຕາສ່ວນການສູນພັນສູງສຸດ, ຖືກນໍາໃຊ້ຕົ້ນຕໍໃນມະຫາວິທະຍາໄລແລະສະຖາບັນ.
ຫວັງວ່າຜະລິດຕະພັນຂອງພວກເຮົາຈະເປັນປະໂຫຍດສໍາລັບທ່ານແລະການຄົ້ນຄວ້າຂອງທ່ານ.
