Ultra Compact IQ Modulator Bias Controller ຕົວຄວບຄຸມ Bias ອັດຕະໂນມັດ

ລາຍ​ລະ​ອຽດ​ສັ້ນ​:

ຕົວຄວບຄຸມອະຄະຕິຂອງໂມດູນ Rofea ຖືກອອກແບບມາເປັນພິເສດສໍາລັບໂມດູເລເຕີ Mach- Zehnder ເພື່ອຮັບປະກັນສະພາບການເຮັດວຽກທີ່ຫມັ້ນຄົງໃນສະພາບແວດລ້ອມການເຮັດວຽກຕ່າງໆ. ອີງ​ຕາມ​ວິ​ທີ​ການ​ປຸງ​ແຕ່ງ​ສັນ​ຍານ​ດິ​ຈິ​ຕອນ​ຢ່າງ​ເຕັມ​ທີ່​ຂອງ​ຕົນ​, ຕົວ​ຄວບ​ຄຸມ​ສາ​ມາດ​ສະ​ຫນອງ​ການ​ປະ​ຕິ​ບັດ​ທີ່​ຫມັ້ນ​ຄົງ ultra​.

ຕົວຄວບຄຸມຈະສີດສັນຍານຄວາມຖີ່ຕໍ່າ, ຄວາມກວ້າງຂອງກາງໜ້ອຍລົງພ້ອມກັບແຮງດັນໄຟຟ້າໃນໂມດູນ. ມັນສືບຕໍ່ອ່ານຜົນຜະລິດຈາກໂມດູນແລະກໍານົດເງື່ອນໄຂຂອງແຮງດັນທີ່ລໍາອຽງແລະຄວາມຜິດພາດທີ່ກ່ຽວຂ້ອງ. ແຮງດັນຄວາມລໍາອຽງໃຫມ່ຈະຖືກນໍາມາໃຊ້ຕາມການວັດແທກທີ່ຜ່ານມາ. ດ້ວຍວິທີນີ້, modulator ໄດ້ຖືກຮັບປະກັນທີ່ຈະເຮັດວຽກພາຍໃຕ້ແຮງດັນທີ່ມີຄວາມລໍາອຽງທີ່ເຫມາະສົມ.


ລາຍລະອຽດຜະລິດຕະພັນ

Rofea Optoelectronics ສະເໜີຜະລິດຕະພັນ Optical ແລະ photonics Electro-optic modulators

ປ້າຍກຳກັບສິນຄ້າ

ຄຸນສົມບັດ

•​ສະ​ຫນອງ​ສາມ​ອະ​ຄະ​ຕິ​ສໍາ​ລັບ IQ modulators ຮູບ​ແບບ Modulation ເປັນ​ເອ​ກະ​ລາດ​:
•QPSK, QAM, OFDM, SSB ຢັ້ງຢືນແລ້ວ
•ປລັກ ແລະຫຼິ້ນ:
ບໍ່​ມີ​ການ​ປັບ​ຄູ່​ມື​ທີ່​ຈໍາ​ເປັນ​ຕ້ອງ​ການ​ທຸກ​ຢ່າງ​ອັດ​ຕະ​ໂນ​ມັດ​
•I, Q arms: ຄວບຄຸມໃນໂໝດ Peak ແລະ Null ອັດຕາສ່ວນການສູນພັນສູງ: 50dB max1
• ແຂນ P: ຄວບຄຸມໃນໂໝດ Q+ ແລະ Q- ຄວາມຖືກຕ້ອງ: ± 2◦
• ຂະໜາດນ້ອຍ: 40mm(W) × 28mm(D) × 8mm(H)
•ຄວາມຫມັ້ນຄົງສູງ: ການປະຕິບັດດິຈິຕອນຢ່າງເຕັມສ່ວນການນໍາໃຊ້ງ່າຍ:
•ປະຕິບັດການດ້ວຍມືກັບ mini jumper ການດໍາເນີນງານ OEM ແບບຍືດຫຍຸ່ນຜ່ານ UART2
•ສອງໂຫມດເພື່ອສະຫນອງແຮງດັນ bias: a.Automatic Bias Control b.User ກໍານົດແຮງດັນ bias

Electro-optic modulator Electro-optical modulator Modulator Bias Controller Bias point controller IQ Modulator DP-IQ Modulator ອັດຕະໂນມັດ Bias Controller

ຄໍາຮ້ອງສະຫມັກ

•LiNbO3 ແລະ IQmodulators ອື່ນໆ
• QPSK, QAM, OFDM, SSB ແລະອື່ນໆ
•ສາຍສົ່ງທີ່ສອດຄ່ອງກັນ

ການປະຕິບັດ

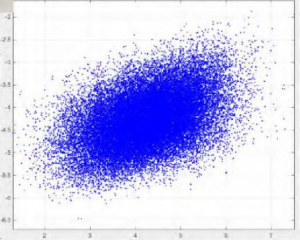

ຮູບທີ 1. ກຸ່ມດາວ (ບໍ່ມີຕົວຄວບຄຸມ)


ຮູບທີ 2. QPSK Constellation(ມີຕົວຄວບຄຸມ

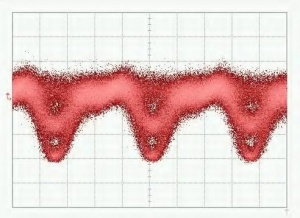

ຮູບ 3. ຮູບແບບ QPSK-ຕາ


ຮູບ 5. 16-QAM Constellation ຮູບແບບ


ຮູບທີ 4. QPSK Spectrum


ຮູບ 6. 16-QAM Spectrum

ຂໍ້ມູນຈໍາເພາະ

ພາລາມິເຕີ

ຕ່ຳສຸດ

ພິມ

ສູງສຸດ

ໜ່ວຍ

ການຄວບຄຸມປະສິດທິພາບ
I, Q ແຂນຖືກຄວບຄຸມNull(ຕໍາ່ສຸດທີ່) ຫຼືສູງສຸດ(ສູງສຸດ) ຈຸດ
ອັດຕາສ່ວນການສູນພັນ

MER1

50

dB

P arm ແມ່ນ​ຄວບ​ຄຸມ​ຖາມ+(ຖືກ ສີ່ຫລ່ຽມ) ຫຼືຖາມ-( ຊ້າຍ ສີ່ຫລ່ຽມ) ຈຸດ
ຄວາມຖືກຕ້ອງຢູ່ Quad

2



+2

ລະດັບ2

ເວລາສະຖຽນລະພາບ

15

20

25

s

ໄຟຟ້າ
ແຮງດັນໄຟຟ້າໃນທາງບວກ

+14.5

+15

+15.5

V

ກະແສໄຟຟ້າໃນທາງບວກ

20



30

mA

ແຮງດັນໄຟຟ້າລົບ

-15.5

-15

-14.5

V

ກະແສໄຟຟ້າລົບ

8



15

mA

ຊ່ວງແຮງດັນຂາອອກ

-14.5



+14.5

V

Dither ຄວາມກວ້າງຂວາງ

1%Vπ



V

Optical
ປ້ອນພະລັງງານແສງເຂົ້າ3

-30



-8

dBm

ຄວາມຍາວຄື້ນຂອງວັດສະດຸປ້ອນ

1100



1650

nm

1. MER ອ້າງອີງເຖິງ Modulator Extinction Ratio. ອັດຕາສ່ວນການສູນພັນທີ່ບັນລຸໄດ້ໂດຍປົກກະຕິແມ່ນອັດຕາສ່ວນການສູນພັນຂອງໂມດູນເຕີທີ່ລະບຸໄວ້ໃນເອກະສານຂໍ້ມູນໂມດູນ.
2. ກະລຸນາຮັບຊາບວ່າພະລັງງານ optical input ບໍ່ກົງກັນກັບພະລັງງານ optical ຢູ່ຈຸດ bias ເລືອກ. ມັນຫມາຍເຖິງພະລັງງານ optical ສູງສຸດທີ່ modulator ສາມາດສົ່ງອອກໄປຫາຕົວຄວບຄຸມໃນເວລາທີ່ແຮງດັນ bias ຕັ້ງແຕ່ −Vπ ຫາ +Vπ .

ການໂຕ້ຕອບຜູ້ໃຊ້


ຮູບ5. ສະພາແຫ່ງ

ກຸ່ມ ການດໍາເນີນງານ

ຄໍາອະທິບາຍ

ຣີເຊັດ ໃສ່ jumper ແລະດຶງອອກຫຼັງຈາກ 1 ວິນາທີ ຣີເຊັດຕົວຄວບຄຸມ
ພະລັງງານ ແຫຼ່ງພະລັງງານສໍາລັບຕົວຄວບຄຸມອະຄະຕິ V- ເຊື່ອມຕໍ່ electrode ລົບຂອງການສະຫນອງພະລັງງານ
V+ ເຊື່ອມຕໍ່ electrode ບວກຂອງການສະຫນອງພະລັງງານ
ພອດກາງເຊື່ອມຕໍ່ກັບ electrode ດິນ
ຂົ້ວໂລກ1 PLRI: ໃສ່ ຫຼື ດຶງ jumper ອອກ ບໍ່ມີ jumper: ໂຫມດ Null; ມີ jumper: ໂຫມດສູງສຸດ
PLRQ: ໃສ່ ຫຼື ດຶງ jumper ອອກ ບໍ່ມີ jumper: ໂຫມດ Null; ມີ jumper: ໂຫມດສູງສຸດ
PLRP: ໃສ່ ຫຼື ດຶງ jumper ອອກ ບໍ່ມີ jumper: ໂຫມດ Q+; ກັບ jumper: Q- ໂຫມດ
LED ຢ່າງຕໍ່ເນື່ອງ ເຮັດວຽກພາຍໃຕ້ລັດທີ່ຫມັ້ນຄົງ
ເປີດ-ປິດ ຫຼືປິດ-ເປີດທຸກໆ 0.2ວິ ການປະມວນຜົນຂໍ້ມູນແລະການຊອກຫາຈຸດຄວບຄຸມ
ເປີດ-ປິດ ຫຼືປິດ-ເປີດທຸກໆ 1ວິ ພະລັງງານ optical ຂາເຂົ້າອ່ອນເກີນໄປ
ເປີດ-ປິດ ຫຼືປິດ-ເປີດທຸກໆ 3ວິ ພະລັງງານ optical ຂາເຂົ້າແມ່ນແຮງເກີນໄປ
PD2 ເຊື່ອມຕໍ່ກັບ photodiode ໄດ້ ພອດ PD ເຊື່ອມຕໍ່ Cathode ຂອງ photodiode
ພອດ GND ເຊື່ອມຕໍ່ Anode ຂອງ photodiode
ແຮງດັນ Bias ໃນ, IP: ແຮງດັນ Bias ສໍາລັບ I arm IP: ດ້ານບວກ; ໃນ: ດ້ານລົບຫຼືດິນ
Qn, Qp: ແຮງດັນ Bias ສໍາລັບແຂນ Q Qp: ດ້ານບວກ; Qn: ດ້ານລົບຫຼືຫນ້າດິນ
Pn, Pp: ແຮງດັນ Bias ສໍາລັບ P arm Pp: ດ້ານບວກ; Pn: ດ້ານລົບ ຫຼື ດິນ
UART ປະຕິບັດການຄວບຄຸມຜ່ານ UART 3.3: 3.3V ແຮງດັນໄຟຟ້າອ້າງອີງ
GND: ດິນ
RX: ຮັບຕົວຄວບຄຸມ
TX: ການສົ່ງຂອງຕົວຄວບຄຸມ

1 Polar ແມ່ນຂຶ້ນກັບສັນຍານ RF ຂອງລະບົບ. ເມື່ອບໍ່ມີສັນຍານ RF ໃນລະບົບ, Polar ຄວນຈະເປັນບວກ. ເມື່ອສັນຍານ RF ມີຄວາມກວ້າງໃຫຍ່ກວ່າລະດັບທີ່ແນ່ນອນ, ຂົ້ວໂລກຈະປ່ຽນຈາກບວກເປັນລົບ. ໃນເວລານີ້, ຈຸດ Null ແລະຈຸດສູງສຸດຈະສະຫຼັບກັບກັນແລະກັນ. ຈຸດ Q+ ແລະຈຸດ Q- ຈະສະຫຼັບກັບກັນແລະກັນ. Polar switch ເຮັດໃຫ້ຜູ້ໃຊ້ສາມາດປ່ຽນຂົ້ວໄດ້.

ໂດຍກົງໂດຍບໍ່ມີການປ່ຽນຈຸດປະຕິບັດງານ.

2ພຽງແຕ່ເລືອກທາງເລືອກດຽວລະຫວ່າງການໃຊ້ photodiode ຄວບຄຸມຫຼືໃຊ້ photodiode modulator. ມັນແນະນໍາໃຫ້ໃຊ້ photodiode ຄວບຄຸມສໍາລັບການທົດລອງຫ້ອງທົດລອງສໍາລັບສອງເຫດຜົນ. ກ່ອນອື່ນ ໝົດ, photodiode ຄວບຄຸມໄດ້ຮັບປະກັນຄຸນນະພາບ. ອັນທີສອງ, ມັນງ່າຍຕໍ່ການປັບຄວາມເຂັ້ມຂອງແສງເຂົ້າ. ຖ້າໃຊ້ photodiode ພາຍໃນຂອງ modulator, ກະລຸນາໃຫ້ແນ່ໃຈວ່າກະແສຜົນຜະລິດຂອງ photodiode ແມ່ນອັດຕາສ່ວນຢ່າງເຂັ້ມງວດກັບພະລັງງານ input.
